Uni-tube nekovový nepancéřovaný optický kabel

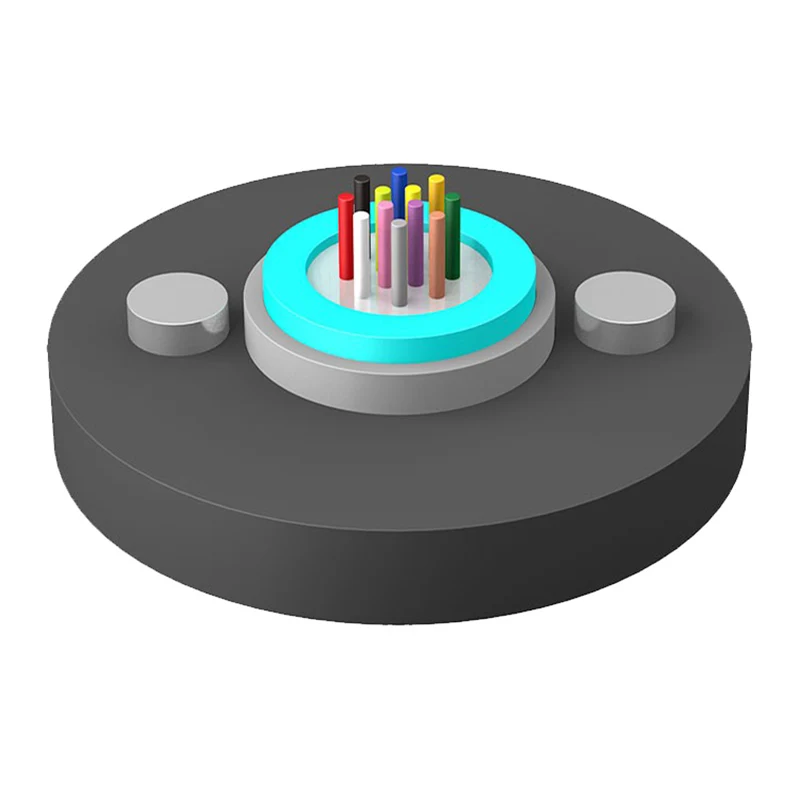

Struktura jednotrubkového nekovového nepancéřovaného optického kabelu GYFXY je vložit 250μm optické vlákno do volné trubice vyrobené z vysokomodulového materiálu a volná trubice je naplněna vodotěsnou směsí. Do volné trubice je přidán vodotěsný materiál, aby byla zajištěna vodotěsnost optického kabelu. Dva paralelní plasty vyztužené skleněnými vlákny (FRP) jsou umístěny na obou stranách a poté vytlačeny do polyethylenového pláště, aby vytvořily kabel.

Odeslat dotaz

Popis výrobku

Základní architektura uni-tube nekovového nepancéřovaného optického kabelu (GYFXY) využívá design centrální volné trubky. Uvnitř této vysokomodulové trubice jsou 250μm optická vlákna chráněna speciální vodotěsnou směsí. Aby byla zachována strukturální integrita bez použití kovu, jsou na opačných stranách trubky umístěny dva paralelní plasty vyztužené skleněnými vlákny (FRP). Tato konfigurace je pak uzavřena v robustním polyetylenovém (PE) plášti, který poskytuje rovnováhu mezi pružností a pevností v tahu.

Základní specifikace a materiálové složení

Optické vlákno: Standardní 250μm vlákna umístěná v ochranné volné trubici.
Pevnostní členy: Duální paralelní FRP (nekovové) pro odolnost proti elektromagnetickému rušení (EMI).
Blokování vody: Integrované materiály blokující vodu a směs pro plnění trubek, aby se zabránilo vnikání vlhkosti.
Vnější ochrana: PE plášť odolný proti UV záření vhodný pro různé podmínky prostředí.
Shoda: Plně vyhovující standardům YD/T 769 pro telekomunikace.

Provozní výhody síťové infrastruktury

1. Nekovové provedení pro přenos bez rušení

Protože uni-tube nekovový nepancéřový optický kabel používá FRP místo oceli, je zcela dielektrický. Toto je kritický hodnotový bod pro inženýrské projekty v blízkosti elektrického vedení nebo v oblastech náchylných k blesku, protože eliminuje riziko indukovaného proudu.

2. Zjednodušená instalace a manipulace

Malý průměr a snížená hmotnost kabelu Orientalfiber GYFXY umožňuje delší dodací délky a snadnější protahování úzkými kanály. To snižuje počet potřebných spojů, snižuje náklady na pracovní sílu i útlum signálu.

3. Odolnost vůči životnímu prostředí

PE plášť a volné materiály trubice odolné proti hydrolýze zajišťují, že uni-tube nekovový nepancéřovaný optický kabel zůstává funkční při měnících se teplotách a vystavení UV záření. Vnitřní mast poskytuje sekundární pufr, který chrání vlákna před fyzickým stresem a vlhkostí.

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Technické parametry

Typ kabelu

(Zvýšeno o 2 vlákna)

Počet vláken

Hmotnost kabelu (ref.)

(kg/km)

Pevnost v tahu

Dlouhodobé/krátkodobé

(N)

Odolnost proti rozdrcení

Dlouhodobé/krátkodobé

(N/100 mm)

Poloměr ohybu

Statické/Dynamické

(mm)

GYFXY-2~12Xn

2~12

400/1000

300/1000

10D/20D

GYFXY-14~24Xn

14~24

Skladovací/provozní teplota: -40℃-+70℃

Optické vlastnosti

Typ vlákna	Útlum （+20℃）				Šířka pásma		Numerická clona	Mezní vlnová délka kabelu λcc
Typ vlákna	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerická clona	Mezní vlnová délka kabelu λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
G.655	---	---	≤ 0,40 dB/km	≤ 0,23 dB/km	---	---	---	≤1450nm
50/125 um	≤ 3,3 dB/km	≤ 1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200 ± 0,015 NA	---
62,5/125 um	≤ 3,5 dB/km	≤ 1,2 dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275 ± 0,015 NA	---

Poznámka:

A. Přípona Xn označuje typ vlákna

b. Barevná uspořádání vlákna a trubice jsou specifikována v identifikační tabulce barev

C. Kabel by neměl být skladován ve venkovním prostředí déle než 6 měsíců, aby byl kabelový naviják v dobrém stavu

Aplikace: Letecká

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Kontext nákupu a aplikace

Pro velkoobchodní nákupčí a projektové manažery,Uni-tube nekovový nepancéřovaný optický kabelpředstavuje cenově výhodné řešení pro místní sítě (LAN), dálniční monitorovací systémy a železniční tranzitní komunikaci.Orientalfiberposkytuje kompletní dodavatelský řetězec – od továren na vnitřní/venkovní kabely až po komponenty ODN – zajišťující bezproblémovou integraci kabelu se stávajícím síťovým zařízením.

Běžné dotazy na veřejné zakázky (FAQ)

Jaká je hlavní výhoda struktury GYFXY?

Struktura GYFXY je speciálně navržena pro prostředí, kde jsou vyžadovány lehké a nevodivé materiály. Zjednodušuje instalaci antény nebo potrubí a zároveň poskytuje dostatečnou pevnost v tahu prostřednictvím paralelního FRP.

Jak Orientalfiber zajišťuje kvalitu ve velkých zakázkách?

Jako společnost skupiny s roční produkcí 20 milionů USD zavádíme normy ISO9001 a ISO45001 ve všech čtyřech našich specializovaných továrnách. Každá šarže uni-tube nekovového nepancéřovaného kabelu z optických vláken prochází testováním pevnosti v tahu, odolnosti proti rozdrcení a pronikání vody.
