Lanková volná trubka Nekovový pevný člen Nepancéřovaný kabel z optických vláken

Struktura nepancéřového optického kabelu s lankovou volnou trubicí s nekovovým pevnostním členem je vložit 250μm optické vlákno do volné trubice vyrobené z materiálu s vysokým modulem a volná trubka je naplněna vodotěsnou směsí. Střed jádra kabelu je FRP a volná trubka (a plnicí lano) jsou stočeny kolem FRP, aby vytvořily kompaktní a kulaté jádro kabelu. Mezery v jádru kabelu jsou vyplněny výplněmi blokujícími vodu. Vrstva polyetylenového pláště je vytlačena vně jádra kabelu a tvoří kabel.

Odeslat dotaz

Popis výrobku

TheLanková volná trubka Nekovový pevný člen Nepancéřovaný kabel z optických vlákensestává z 250μm optických vláken vložených do volných trubic vyrobených z vysokomodulového materiálu, vyplněných vodotěsnou směsí. Jádro kabelu je vystředěno na nekovovém výztužném členu FRP, kolem kterého jsou volné trubky a výplně spirálovitě ovinuty, aby vytvořily kompaktní kulaté jádro. Výplně zabraňující vodě zabírají všechny mezery a vnější polyethylenový plášť chrání strukturu kabelu.

Klíčové vlastnosti

Silný mechanický a teplotní výkon
Volný materiál trubky s vysokou odolností proti hydrolýze a pevností v tahu
Speciální směs na plnění trubek pro kritickou ochranu vláken
Odolnost proti drcení kombinovaná s flexibilním designem pro instalaci
Komplexní vodotěsná opatření: FRP středový člen, směsi pro plnění trubek, 100% výplň jádra
Shoda s normami: YD/T 901 a IEC 60794-1

Technické specifikace

Počet optických vláken: K dispozici je více konfigurací (např. 6–144 vláken)
Typ vlákna: Jednovidový nebo vícevidový 250μm
Materiál volné trubky: Vysokomodulový polymer
Výplňová směs: Gel blokující vodu
Pevnostní prvek: Nekovová FRP tyč
Vnější plášť: Polyetylen (PE)
Provozní teplota: -40°C až +70°C
Minimální poloměr ohybu: 20× průměr kabelu (při zatížení)

Aplikace

Tyto kabely jsou široce používány v:

Telekomunikační operátoři pro páteřní a přístupové sítě
Systémy přenosu rozhlasového a televizního signálu
Přenos dat v místní síti (LAN).
Průmyslová přední připojení v projektech energetiky, železnice a dálnic
Další rozsáhlé inženýrské a infrastrukturní projekty

Výhody

Odolná nekovová konstrukce snižuje riziko koroze a kabel je lehčí
Kompaktní lanková struktura zlepšuje pevnost v tahu a pružnost
Vodotěsné materiály zajišťují vysokou spolehlivost ve vlhkém nebo mokrém prostředí
Kompatibilita s různými způsoby instalace, včetně umístění do potrubí a antény
Osvědčený výkon v domácích i mezinárodních projektech, podpořený výrobními zkušenostmi Orientalfiber

FAQ

Otázka: Lze tento kabel použít ve venkovních instalacích?: Odpověď: Ano, PE plášť a sloučeniny blokující vodu jej činí vhodným pro přímé zahrabání a umístění potrubí venku.
Otázka: Kolik vláken lze nakonfigurovat?: Odpověď: Kabel lze přizpůsobit od 6 do 144 vláken v závislosti na požadavcích projektu.
Otázka: Obsahuje kabel kovové součásti?: Odpověď: Ne, výztužný prvek je nekovový FRP, což minimalizuje problémy s hmotností a korozí.
Otázka: Je kompatibilní se standardním optickým zařízením?: Odpověď: Ano, 250μm vlákno a standardní volně ložená trubice zajišťují kompatibilitu s konvenčními metodami spojování a zakončení.

Normy

Kabel GYFTY vyhovuje standardu YD/T 901 a také IEC 60794-1

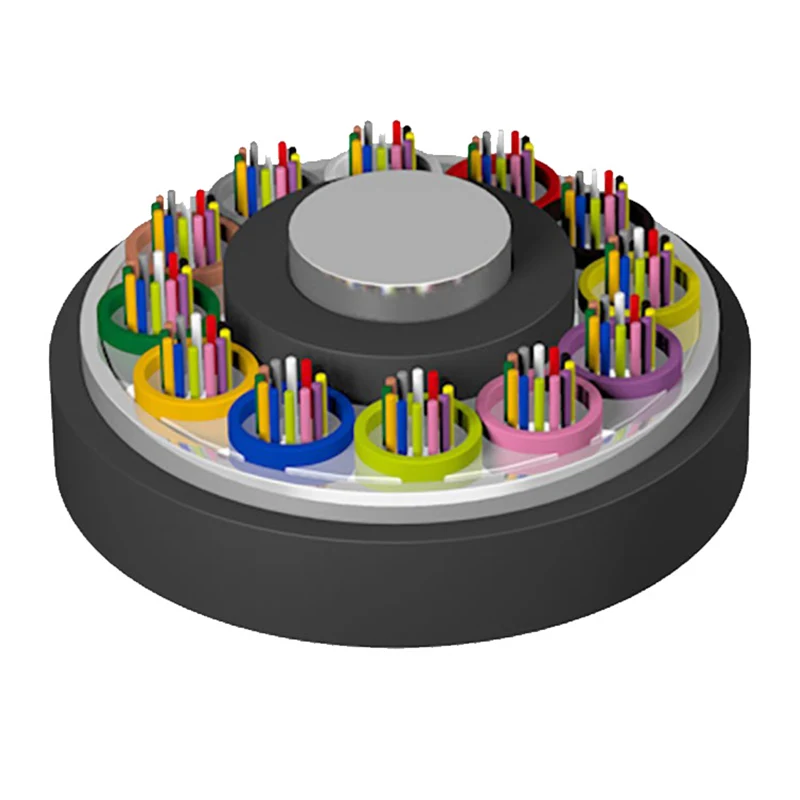

Strukturní výkres

1.Vláknina

2. Směs pro plnění trubek

3. Uvolněná trubka

4. Směs pro plnění kabelů

5. Síla člena FRP

6.PE plášť

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Technické parametry

Typ kabelu (Zvýšeno o 2 vlákna)	Počet vláken	Trubky	Plnidla	Hmotnost kabelu (ref.) (kg/km)	Pevnost v tahu Dlouhodobé/krátkodobé (N)	Odolnost proti rozdrcení Dlouhodobé/krátkodobé (N/100 mm)	Poloměr ohybu Statický/Dynamický (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Skladovací/provozní teplota: -40℃-+70℃

Optické vlastnosti

Typ vlákna	Útlum （+20℃）				Šířka pásma		Numerická clona	Mezní vlnová délka kabelu λcc
Typ vlákna	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerická clona	Mezní vlnová délka kabelu λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
G.655	---	---	≤ 0,40 dB/km	≤ 0,23 dB/km	---	---	---	≤1450nm
50/125 um	≤ 3,3 dB/km	≤ 1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200 ± 0,015 NA	---
62,5/125 um	≤ 3,5 dB/km	≤ 1,2 dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275 ± 0,015 NA	---
