Kabel optických vláken

Struktura uni-trubkového nekovového nepancéřovaného optického kabelu GYFXY je vložit 250μm optické vlákno do volné trubice vyrobené z materiálu s vysokým modulem a volná trubice je naplněna vodotěsnou směsí. Do volné trubice je přidán vodotěsný materiál, aby byla zajištěna vodotěsnost optického kabelu. Dva paralelní plasty vyztužené skleněnými vlákny (FRP) jsou umístěny na obou stranách a poté vytlačeny do polyetylénového pláště, aby vytvořily kabel.

Struktura optického kabelu na obrázku 8 je vložit 250μm optické vlákno do volné trubice vyrobené z materiálu s vysokým modulem a volná trubice je naplněna vodotěsnou směsí. Středem kabelu je kovové výztužné jádro a volná trubka (a výplňové lano) jsou stočeny kolem centrálního výztužného jádra, aby vytvořily kompaktní kruhové jádro kabelu. Jádro kabelu je podélně obaleno vrstvou hliníkové pásky potažené plastem (APL) a integrováno s prameny ocelového drátu do polyetylenového pláště ve tvaru 8.

ASU Fiber Optic Cable od Orientalfiber je vysoce výkonné řešení navržené pro spolehlivý přenos dat. Jiangsu Xuben Photoelectric Technology Co., Ltd, výrobce a dodavatel, poskytuje tento kabel jako součást své komplexní nabídky optických sítí. Kabel ASU Fiber Optic Cable je zkonstruován pomocí pokročilé technologie volné trubice a technologie SZ-twisting, která zajišťuje mechanickou pevnost, odolnost proti vodě a stabilní optický výkon pro širokou škálu telekomunikačních a průmyslových aplikací.

Veškerý dielektrický samonosný vzdušný optický kabel ADSS využívá strukturu volné trubkové vrstvy a 250μm optické vlákno je opláštěno volnou trubicí vyrobenou z materiálu s vysokým modulem a volná trubice je naplněna vodotěsnou směsí. Volná trubka (a plnicí lano) jsou stočeny kolem nekovového jádra středové výztuže (FRP), aby vytvořily kompaktní jádro kabelu, a mezera v jádru kabelu je vyplněna tukem zabraňujícím vodě. Jádro kabelu je extrudováno s polyetylenovým (PE) vnitřním pláštěm, poté je pokryto aramidem pro vyztužení a nakonec je extrudováno s vnějším pláštěm z polyetylenu (PE) nebo vnějším pláštěm s elektrickým sledováním (AT).

Tento uni-tube nekovový mikrokabel pro proudění vzduchu je navržen pro nasazení vláken s vysokou hustotou v moderních komunikačních sítích. Jako řešení od čínského výrobce a dodavatele se tento produkt vyznačuje kompaktní jednotrubkovou strukturou kombinovanou s nekovovou výztuhou, díky čemuž je vhodný pro instalaci vzduchem. Návrh se zaměřuje na stabilní výkon, snadné nasazení a dlouhodobou spolehlivost v páteřních, přístupových sítích a aplikacích FTTH.

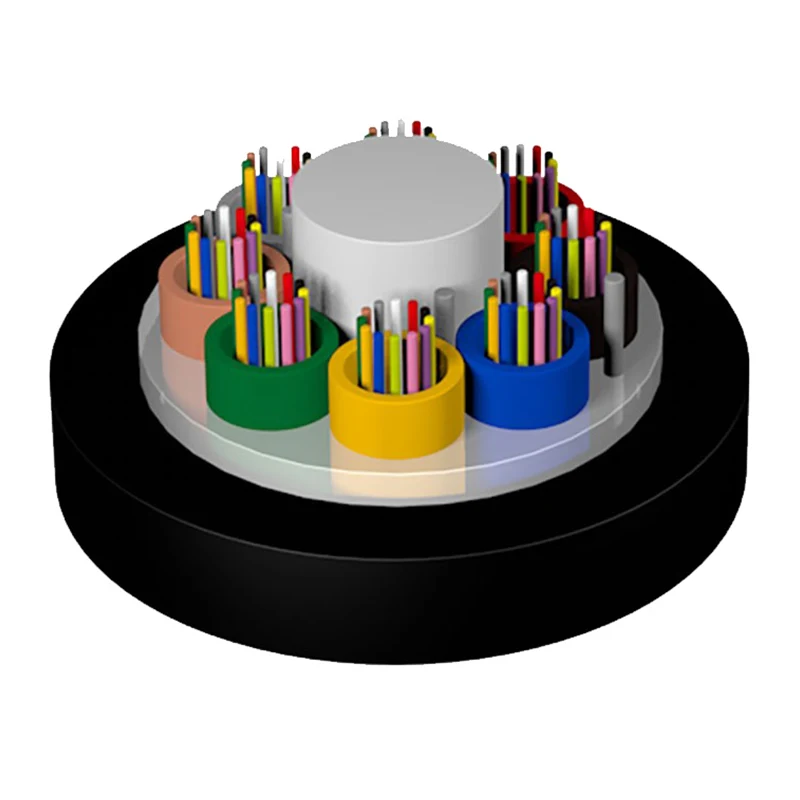

Splétaný nekovový mikrokabel pro foukání vzduchu z továrny Orientalfiber je vyroben z 250μm jednovidového nebo vícevidového optického vlákna zapouzdřeného ve volné trubici vyrobené z materiálu s vysokým modulem a trubice je naplněna netoxickými a neškodnými vodotěsnými sloučeninami. Střed jádra kabelu je nekovové výztužné jádro (FRP) a volná trubka (nebo výplňové lano) je stočena kolem centrálního výztužného jádra, aby vytvořilo kompaktní kruhové jádro kabelu. K výztužnému jádru je přidána vrstva příze blokující vodu a poté je vytlačován černý nebo barevný plášť z vysokohustotního polyetylenu (HDPE), aby se vytvořil kabel.
